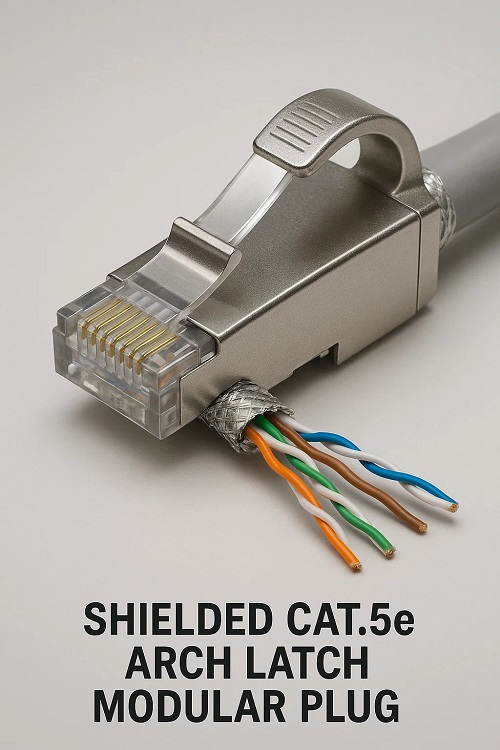

Skärmad Cat.5e Arch Lach Modular Plug
1. Kärndesignsyfte
EMI Defense Physical Security: Kombinerar metalliserad skärmning med en välvd spärr för miljöer med störningar och vibrationer (t.ex. fabriksgolv, medicinska laboratorier).
Kritisk jordning: Skölden måste bindas till kontaktskalet för att avleda EMI/RFI-brus.
2. Viktiga strukturella egenskaper
Avskärmat hölje:
Zinklegeringsskal eller metalliserad plast leder störningar till marken.
Förstärkt bågspärr:
Förtjockad, räfflad flik tål hakar och upprepade stötar.
Integrerad jordning:
Metalltänder sticker igenom kabelns skärmfolie/flätning under pressning.
3. Arbetsflöde för uppsägning
Sköldförberedelser:
Strip jacka för att exponera 15 mm sköld; vik fläta/folie över jackan.
Ground Bond:
Placera skölden under kontaktens metallklämtänder.
Trådinsättning:
Rikta in kablarna enligt T568B; tryck tills du sitter.
Crimp & Lock:
Enkel krimpverkan:
Komprimerar kontakter
Biter sköld till bostäder
Utplacerar bågspärr.
4. Målapplikationer
Medicinsk utrustning:
Blockerar EMI från MRI/ultraljudsmaskiner nära nätverk.
CNC-maskinverkstäder:
Motstår motorljud och fysiska sparkar från operatörer.
Teatrala AV-system:
Överlever kabeldragningar under liveevenemang.
5. Fellägen och korrigeringar
| Misslyckande | Orsak | Fältfix |
|---|---|---|
| EMI-brusstöt | Skölden kommer inte i kontakt med tänderna | Krympa igen med nedåtriktad kraft |
| Spärrbrott | Vertikal dragning (ej vinklad press) | Säkra med dragkedja |
| Intermittent mark | Korrosion på skärmtänderna | Skrapa tänder; applicera antioxidant |
6. Kritiska fördelar kontra oskärmad
| Hot | Skärmad bågelåsplugg | Oskärmad version |
|---|---|---|
| EMI från Motors | Avleder buller till marken | Droppar paket; hastighetsstrypning |
| Statisk urladdning | Vägen till marken förhindrar portdöd | Riskerar att omkopplaren/enhet skadas |
| Användning av skärmad kabel | Upprätthåller skydd från ända till ända | Bryter sköldens kontinuitet |
7. Begränsningar
Jordberoende: Kräver jordade portar/enheter.
Återanvändbarhet: Spärren försvagas efter 10 borttagningar.
Verktyg Varning: Standard crimpers kan missa sköldbett.
