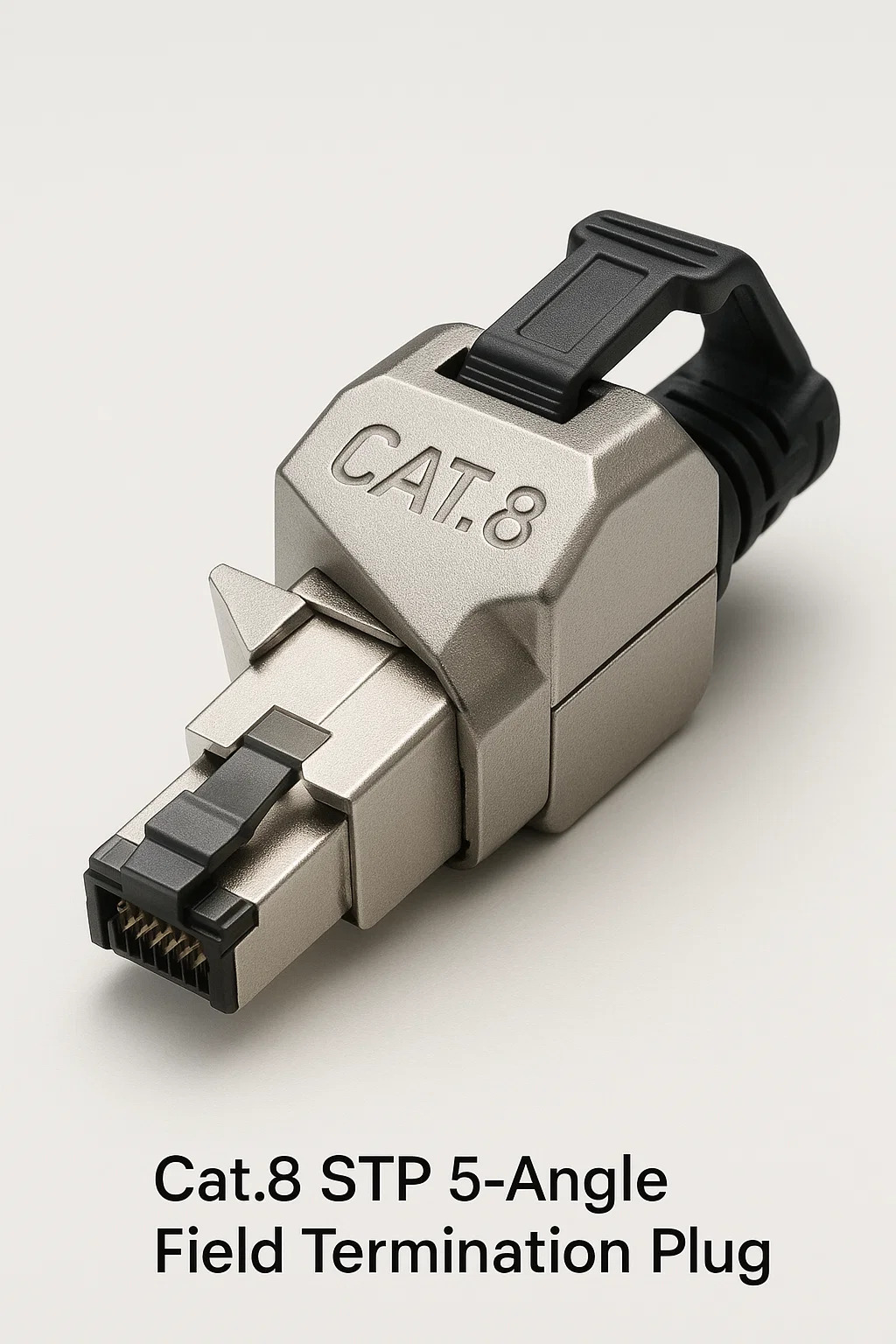

Cat.8 STP 5-vinkelfältavslutningsplugg

1. Kärdesdesignändamål
Rymdoptimering: 45 ° vinklade pluggkroppar kablar i sidled, undviker hinder i trånga installationer (t.ex. serverhylla bakre portar).
Högdensitetsskärmning: Kombinerar STP-skärm med dubbla skikt (individuell parfolie övergripande fläta) med vinklade jordningskontakter för att upprätthålla EMI-försvar.

2. Strukturella egenskaper
Precisionsvinklad insats
Metaliserad insats roterar signalvägar 45 ° internt, bevarar impedans utan skarpa krökningar.
Förstärkt stamavlastning
PIVOTING CLAMP säkrar kabeln samtidigt som ± 30 ° riktningsjustering efter installation.
Industriell
Zinklegeringshus med IP67 -tätning (valfritt) motstår påverkan, damm och fukt.

3. Uppsägningsprocess
Sköldberedning
Skala tillbaka övergripande flätan, trimparfolier för att exponera 3 mm för kontakt med Plugs jordningsringar.
Dirigenthantering
Sätt i ledningar i nyckel -IDC -spår med <0,3 mm Untwist - feljustering misslyckas 40 Gbps -inställning.
Jordningssekvens
Säkra parsköldar till interna terminaler.
Vik övergripande flätning över jordningskragen.
Snap-shut-sköldkåpa för 360 ° täckning.

4. Distributionsscenarier
Datacenter: Top-of-Rack-switchar med vertikalt staplade portar.
Robotik: Artikulerade armar som kräver kabelflexibilitet.
Militär/flygplats: Vibrationstunga kapslingar med rymdbegränsningar.

5. Kritiska fördelar
Versus raka pluggar • Sparar 60% lateralt utrymme • Minskar kabelmomentet i portar
Kontra adaptrar • Eliminerar extra anslutningspunkter • Konserverar signalintegritet för 2000MHz

6. Installationsvarningar
Böj Radius Control
Håll ≥8x kabeldiameter före/efter pluggen; Skarpa krökningar inducerar avkastningsförlust.
Grundverifiering
Test Shield Continuity (0,1Ω max) - Vinklade konstruktioner Risk markgap.
Verktygsbegränsningar
Kräver lågprofilt nedslagningsverktyg för godkännande av sidoåtkomst.

7. Begränsningar
Inga fältreparationer: Skadade kontakter kräver full plug -ersättning.
Portkompatibilitet: misslyckas i grunt djuputtag (t.ex. äldre switchar).
Kostnad: 3 × Premium över standard Cat.8 -pluggar.

8. Tillverkaranteckningar
Specialiserade varumärken: Siemon (360 ° Max), TE-anslutning (industriell IQ45), panduit (vinklad tvinnad par).
Undvik generiska kloner: Knockoffs saknar impedansmatchade internaler.
