Hur installerar jag en fältavslutningsplugg?- Ningbo Excellence Communicated Connector Co., Ltd(EXW)

1. Verktyg och material som krävs
Fältavslutningsplugg (RJ45, M12 eller annan typ).
Kabelstrippare (för exakt jacka borttagning).
Punch-down-verktyg (för IDC-avslutning).
Kabeltestare (för att verifiera kontinuitet och prestanda).
Sax eller spolskärare (för trimningsledningar).

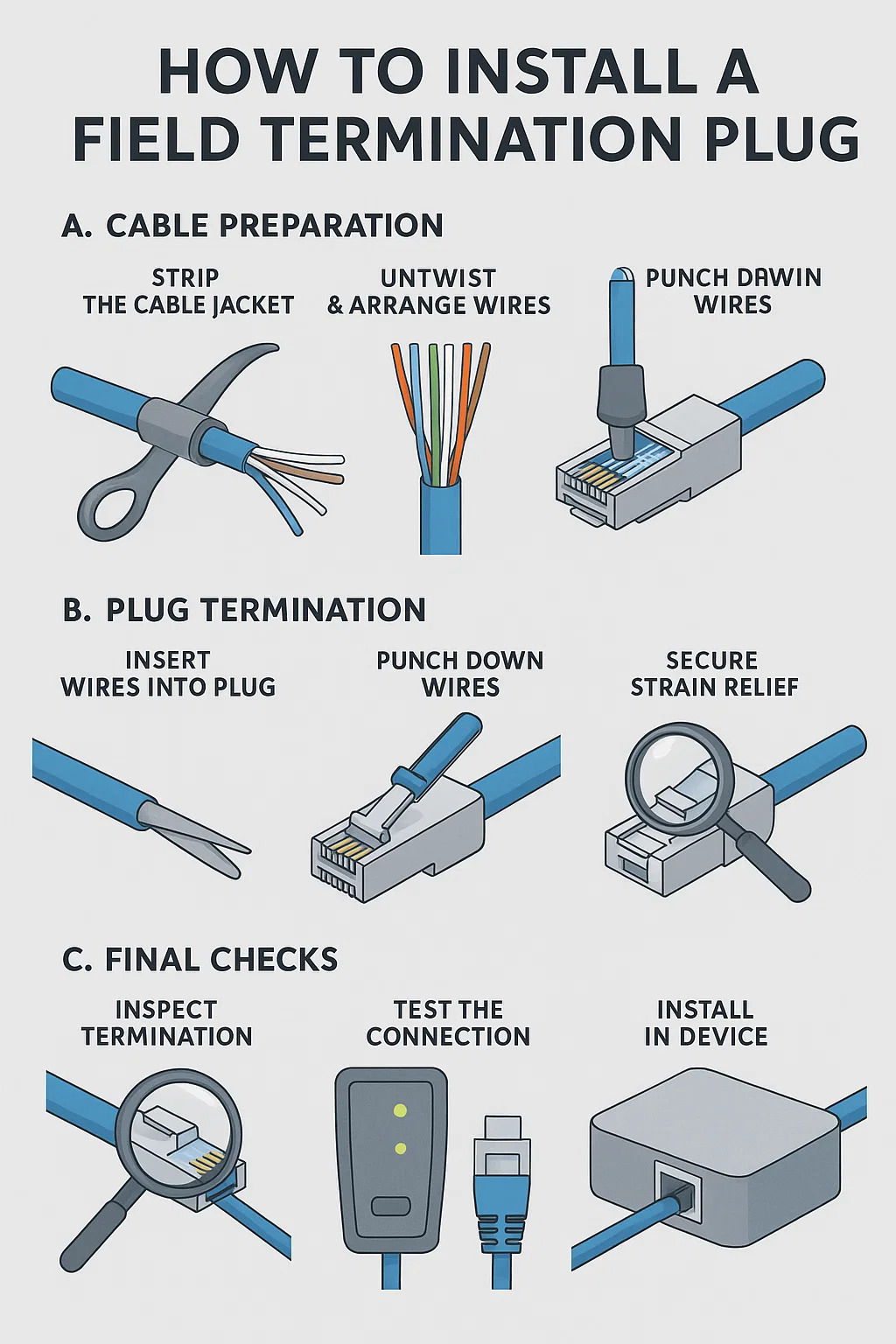

2. Steg-för-steg-installation
A. Kabelberedning
-Strip kabeljackan
Använd en strippare för att ta bort 1-1,5 tum av den yttre jackan.
Undvik att nicka inre ledare.
-Onwist & ordna ledningar
Följ pluggens färgkod (T568A eller T568B).
Håll vändningarna intakta upp till avslutningspunkten.
-Trimsledningar till längd
Skär ledningar jämnt och lämnar 0,25-0,5 tum exponerade.

B. Plug -avslutning
-Inssert ledningar i plugg
Justera ledare till Plug's IDC -spår.
Se till att inga korsade eller lösa ledningar.
-Punch ner ledningar
Använd ett nedslagsverktyg för säteskablar ordentligt.
Tillämpa jämnt tryck för att undvika partiella anslutningar.
-Säker stamavlastning
Kläm fast kabeljackan inuti kontakten för att förhindra utdragning.

C. Slutliga kontroller
-Inspekt uppsägning
Kontrollera inga stray trådsträngar eller felanpassade kontakter.
-Test anslutningen
Använd en kabelcertifierare (för höghastighetsnätverk) eller kontinuitetstestare.
--Installera i enheten
Anslut till målenheten (IP -kamera, AP, etc.) och bekräfta funktionalitet.

3. Vanliga misstag att undvika
Övertrimningsledningar → Dålig kontakt.
Felaktig trådordning → signalfel.
Hoppa över töjningsavlastning → Kabelskador över tid.
Inte testning efter installation → dolda fel.

4. När ska man ta bort om
Om testning misslyckas (öppna/kortslutningar).
Om kontakten känns lös eller instabil.
Om korrosion eller skada är synlig.

Steg	Handling	Kritiska detaljer	Verktyg/kontrollera
1. Stripkabel	Ta bort 1–1,5 tum av yttre jacka utan att skada inre ledare.	Undvik att skära i trådisolering; Bevara vändningar nära jackan.	Kabel stripper visuell inspektion.
2. Ordna ledningar	Untwist och anpassa ledningar till T568A/B schema.	Upprätthålla vändningar upp till IDC -slots; Inga korsade par.	Följ Plug's Color Guide (tryckt eller gjuten).
3. Trimtrådar	Sänka ledningarna till 0,25–0,5 tum utsatt.	Säkerställa enhetlig längd; Inga fläckade ändar.	Flush Cutters (sax riskerar ojämna snitt).
4. Sätt i plugg	Sittplatser i plugg IDC -spår tills det är helt sittande.	Ledningar måste nå terminalbottnar; Inga luckor eller felanpassning.	Förstoring av glas (verifiera sittplatser under dålig belysning).
5. Slå ner	Avsluta ledningar med nedslagsverktyg vid 45 ° vinkel.	Enstaka firma press per tråd; Undvik partiella stansar eller överkomprimering.	Impact Punch-Down Tool (icke-påverkan kan kräva flera strejker).
6. Säker töjningsavlastning	Klämkabeljacka inuti pluggkroppen.	Jackan måste greppas tätt; Inga exponerade ledningar utanför pluggen.	Tugtest: Mild drag för att bekräfta töjningsavlastning håller.
7. Testanslutning	Verifiera kontinuitet, trådkarta och (om tillämpligt) POE/signalstabilitet.	Kontrollera om det öppnas/shorts; Validera impedans för höghastighetslänkar.	Kabelcertifierare (t.ex. fluke) eller grundläggande testare för pass/misslyckande.
8. Installera i enheten	Anslut till slutpunkt (kamera, AP, etc.) och bekräfta drift.	Säkerställa plug -lås säkert; Inga intermittenta kopplingar.	Funktionstest (t.ex. ping, videoutflöde, POE Power Check).
